Описание

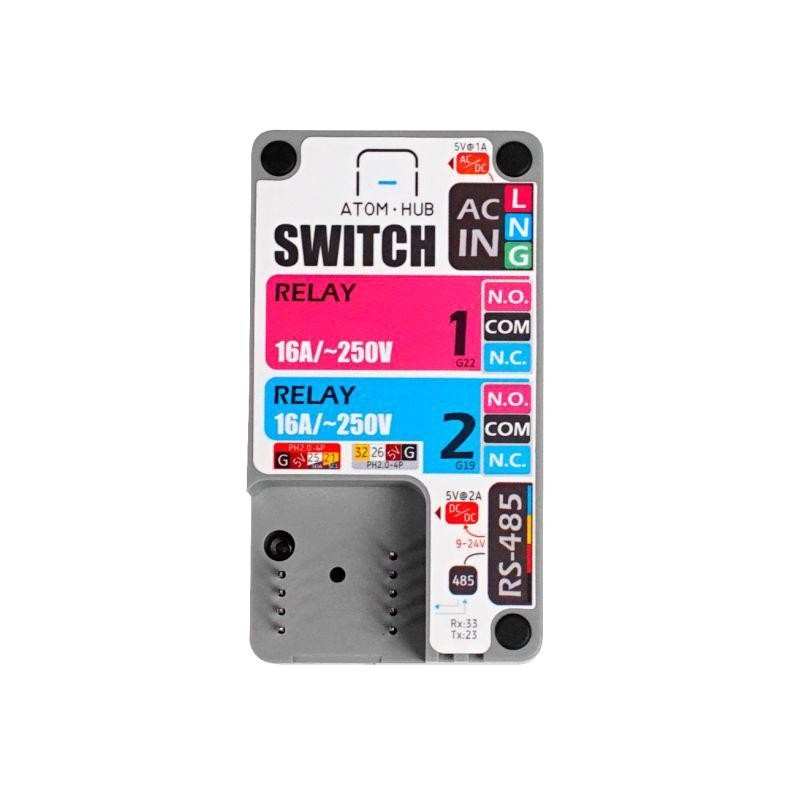

Комплект для разработки M5Stack ATOM SWITCH (K042) объединяет модуль ATOM Lite с программируемым модулем переключателя переменного/постоянного тока, что позволяет создавать системы автоматизации, контроллеры IoT и системы дистанционного управления электроприборами.Модуль ATOM SWITCH оснащен двумя релейными каналами, поддерживающими напряжение до 250 В переменного тока и нагрузку 10 А (16 А в кратковременном режиме).Встроенный блок питания переменного/постоянного тока подает 5 В/1 А непосредственно на модуль ATOM Lite.

Блок управления M5Stack ATOM Lite

Модуль ATOM SWITCH совместим с платформами серии M5ATOM: ATOM Lite и ATOM Matrix.Это позволяет создавать дистанционно управляемые переключатели, контроллеры автоматизации и распределенные системы на основе связи по Wi-Fi или RS485. Система оснащена интерфейсом RS485 с преобразователем уровней SP485EE и поддержкой протокола Modbus, что обеспечивает интеграцию с промышленными устройствами и подключение нескольких модулей к одной шине.

Интерфейс RS485 позволяет одновременно подавать на модуль ATOM напряжение от 9 В до 24 В постоянного тока.Защита от короткого замыкания и перегрева повышает безопасность эксплуатации при управлении нагрузками, а корпус, монтируемый на DIN-рейку, упрощает установку в шкафах управления.

Платформа ATOM Lite использует микроконтроллер ESP32-PICO с двухъядерным процессором, а также средствами связи Wi-Fi и Bluetooth.Плата включает в себя программируемую кнопку, RGB-светодиод WS2812B, инфракрасный излучатель, разъем USB Type-C, интерфейс Grove и контакты GPIO. Модуль можно программировать с помощью сред Arduino, UiFlow и ESP-IDF.Полная документация к комплекту доступна на сайте производителя.

Характеристики

• Комплект ATOM Lite
  • Микроконтроллер: ESP32-PICO, двухъядерный процессор с частотой до 240 МГц.
  • Подключение по Wi-Fi и Bluetooth.
  • Флэш-память: 4 МБ
  • Интерфейс USB Type-C
  • Интерфейс Grove (I2C / GPIO / UART)
  • Выведены контакты GPIO
  • Программируемый RGB-диод WS2812B
  • Программируемая кнопка
  • Инфракрасный передатчик
  • Антенна 2,4 ГГц
  • Поддерживаемые среды разработки: Arduino, UiFlow, ESP-IDF
  • Источник питания: 5 В / 500 мА
  • Рабочая температура: от 0°C до 40°C
  • Размеры: 24 × 24 × 10 мм
  • Вес: 12 г.
• Комплект переключателей ATOM

  • Два канала ретрансляции
  • Параметры реле: 250 В переменного тока / 10 А (16 А в кратковременном режиме)
  • Встроенный блок питания переменного/постоянного тока 250 В переменного тока / 5 В постоянного тока 1 А
  • Питание через RS485: 9 ~ 24 В постоянного тока.
  • Интерфейс RS485 с микросхемой SP485EE
  • Поддержка протокола Modbus
  • Интерфейс HY2.0 Grove
  • Защита от короткого замыкания и перегрева
  • Дистанционное управление через Wi-Fi и RS485
  • Корпус из поликарбонатного пластика
  • Размеры: 72 × 40 × 30 мм
  • Вес: 134 г

Включено

• Модуль ATOM SWITCH
• Модуль ATOM Lite
• Двусторонний скотч
• Монтажный кронштейн для DIN-рейки
• 4-контактный разъем HT3.96
• 3 × HT3.96 3-контактный разъем
• 2 винта M4 × 10 мм
• винт M2 × 20 мм
• Шестигранный ключ M4
• Шестигранный ключ M2
• Наклейка ввода/вывода
