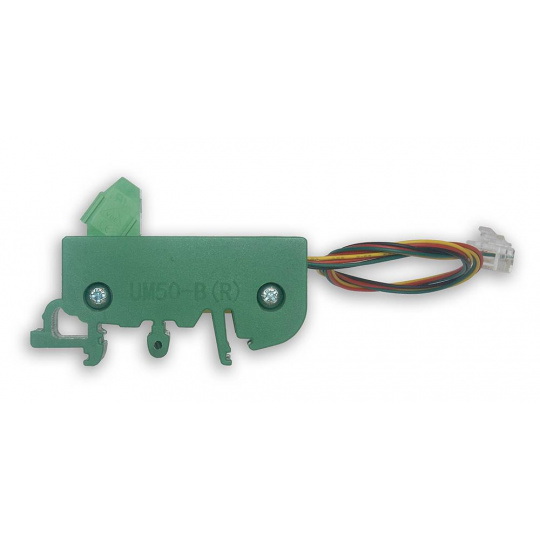

Tinycontrol INA740 — цифровой измеритель мощности по протоколу I2C для измерения тока, напряжения, мощности и энергии — крепление

Описание товара: Tinycontrol INA740 — цифровой I2C-монитор мощности для измерения тока, напряжения, мощности и энергии — для установки на DIN-рейку.

INA740Это цифровой измеритель мощности, оснащенный встроенным элементом измерения тока и высококачественным датчиком.16-битный дельта-сигма преобразовательобеспечивая точные измерения электрических параметров. Модуль был разработан для прямого подключения.установка на стандартную DIN-рейку 35 ммОбеспечивает двунаправленное измерение тока.до ±24 Аи напряжениядо 85 ВОдновременно рассчитывается потребляемая приемником мощность и энергия. Кроме того, монитор обеспечивает измерение температуры интегральной схемы и связь по шине.I2Cобеспечивает легкую интеграциюс контроллером LK4, Arduino и другими системамиоснащен этим интерфейсом.Четырехпозиционный переключательПозволяет изменять I2C-адрес и управлять до четырьмя модулями на одной шине.

Tinycontrol INA740 — цифровой I2C-монитор мощности для измерения тока, напряжения, мощности и энергии — для установки на DIN-рейку.

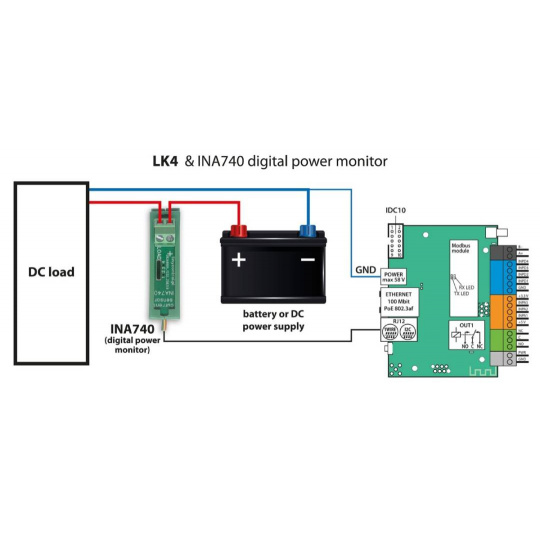

Схема подключения.

Основные характеристики измерителя мощности INA740

• Измерение множества параметров: одновременное измерение тока, напряжения, мощности, энергии и температуры системы.
• Двунаправленное измерение тока: точный контроль тока до ±24 А (с ограничением по интегральной схеме до ±35 А)
• Широкий диапазон напряженийПоддерживает напряжение шины от 0 В до 85 В.
• 16-битный АЦПвысокое разрешение и точность измерений
• интерфейс I2C: Простая интеграция с контроллером LK4, Arduino и другими системами, оснащенными шиной I2C.
• Настраиваемый I2C-адрес: 4-позиционный DIP-переключатель позволяет легко изменять I2C-адрес и управлять до 4 датчиками на одной шине (функциональная возможность доступна с LK4)
• монтаж на DIN-рейку: удобная установка в шкафах управления и системах автоматизации
• Встроенный датчик температуры: высокоточный мониторинг температуры системы
• Низкое сопротивление шунтаСопротивление 800 мкОм ограничивает потери мощности во время измерения.

Технические характеристики датчика

• Диапазон измерения тока: ±24 А (двунаправленный)
• Диапазон измерения напряжения: от 0 В до 85 В
• Разрешение конвертера: 16 бит
• Интерфейс связи: I2C
• Сопротивление шунта: 800 мкОм
• Ток смещения: макс. ±62,5 мА
• Точность измерения мощности: макс. ±1,6%
• Точность измерения энергии: макс. ±2,1%
• Точность датчика температуры: макс. ±1,5°C при 25°C.
• Напряжение питания: 3,3 В
• Поддерживаемые провода: от 12 AWG до 24 AWG (диаметр от 0,5 мм до 2 мм)
• Монтаж: DIN-рейка 35 мм
• Длина кабеля: 27 см
• Размеры: 63 x 16 x 44 мм

Содержимое набора

• Цифровой монитор мощности INA740 - версия DIN

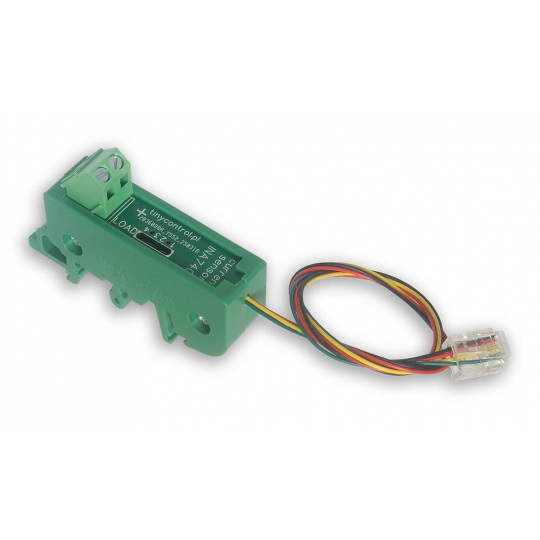

Модуль оснащен 4-позиционным переключателем, позволяющим изменять I2C-адрес.
