Описание товара: Насадка с 5 зажимами - аксессуар для Шелли-пиллинга

Пятиконтактный адаптер Shelly обеспечивает удобное использование аппаратных интерфейсов The Pill.Обеспечивает доступ к трем входным и выходным линиям, клемме питания 5 В и заземлению GND., что упрощает подключение датчиков, кнопок и других элементов управления. Линия IO1Может работать с датчиками температуры DS18B20, датчиками температуры и влажности DHT22, аналоговыми и цифровыми входными сигналами.Линии IO2 и IO3 могут быть сконфигурированы как цифровые входы или выходы. Эта плата расширения — практичное решение для создания систем «умного дома», тестирования прототипов и разработки собственных электронных проектов.

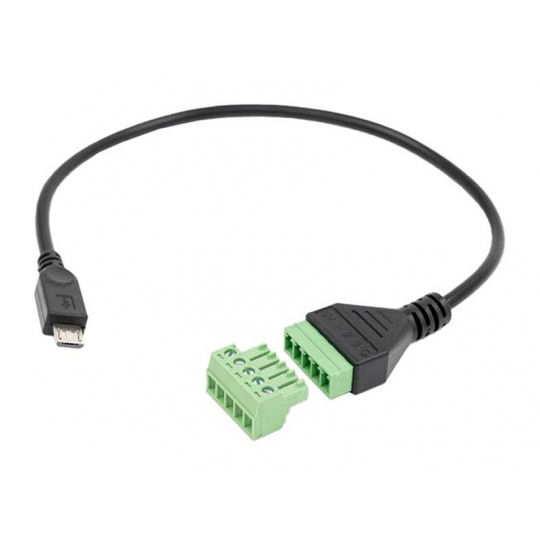

Насадка с 5 зажимами — аксессуар для Шелли-пиллинга.

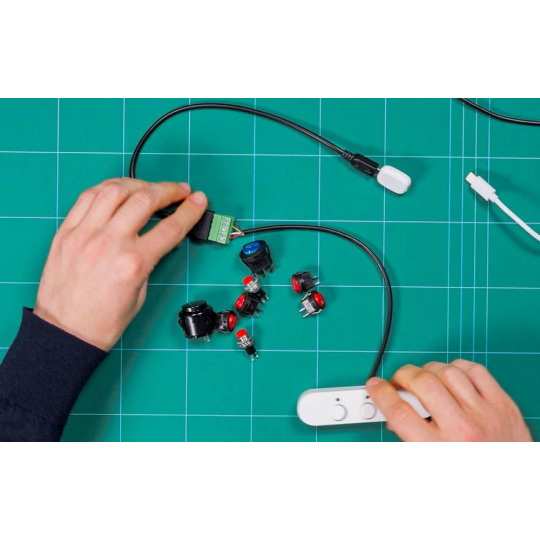

Этот адаптер можно использовать для подключения датчиков температуры и влажности, кнопок, переключателей и устройств, передающих аналоговые или цифровые сигналы.

Основные характеристики дополнительного модуля Shelly с 5 клеммами

• Пять клемм подключения: простое подключение питания, датчиков и элементов управления
• Три настраиваемые линии ввода/вывода: доступ к входам и выходам с логическим уровнем 3,3 В
• Многофункциональная линия IO1Поддержка датчиков DS18B20 и DHT22, аналоговый и цифровой вход/выход.
• Две цифровые линии IO2 и IO3Может быть сконфигурирован как цифровой вход или выход.
• Аналоговый вход: измерение сигналов в диапазоне от 0 В до 2,5 В
• Клеммы 5 В и GNDвозможность питания подключенных датчиков или модуля The Pill.
• Специализированная совместимость: аксессуар, разработанный для использования с Shelly The Pill.
• Кабель длиной 24 см: удобное расположение элементов во время сборки

Технические характеристики расширения для

Шелли — противозачаточная таблетка

• Совместимость: Shelly The Pill
• Количество терминалов: 5
• Клеммы: 5 В, IO1, IO2, IO3, GND
• Количество настраиваемых входов и выходов: 3
• Логический уровень входных и выходных сигналов: 3,3 В
• IO1: Поддержка DS18B20, DHT22, аналогового и цифрового входа или выхода.
• IO2: цифровой вход или выход
• IO3: Цифровой вход или выход
• Диапазон аналогового входного напряжения: от 0 В до 2,5 В.
• Клемма питания: 5 В
• Опорный терминал: GND
• Рабочая температура: от 0°С до 40°С.
• Температура хранения: от -20°C до 40°C
• Относительная влажность: от 30% до 70% относительной влажности.
• Максимальная рабочая высота: 2000 м над уровнем моря.
• Длина кабеля: 24 см
• Цвет: черный
• Размеры: 44 x 23 x 10 мм
• Вес: 23 г

Содержимое набора

• Крышка 5-контактного разъема Shelly

Доступ к источникам питания и настраиваемым линиям ввода/вывода снижает потребность в дополнительных адаптерах и упрощает быструю модификацию конструкции.
