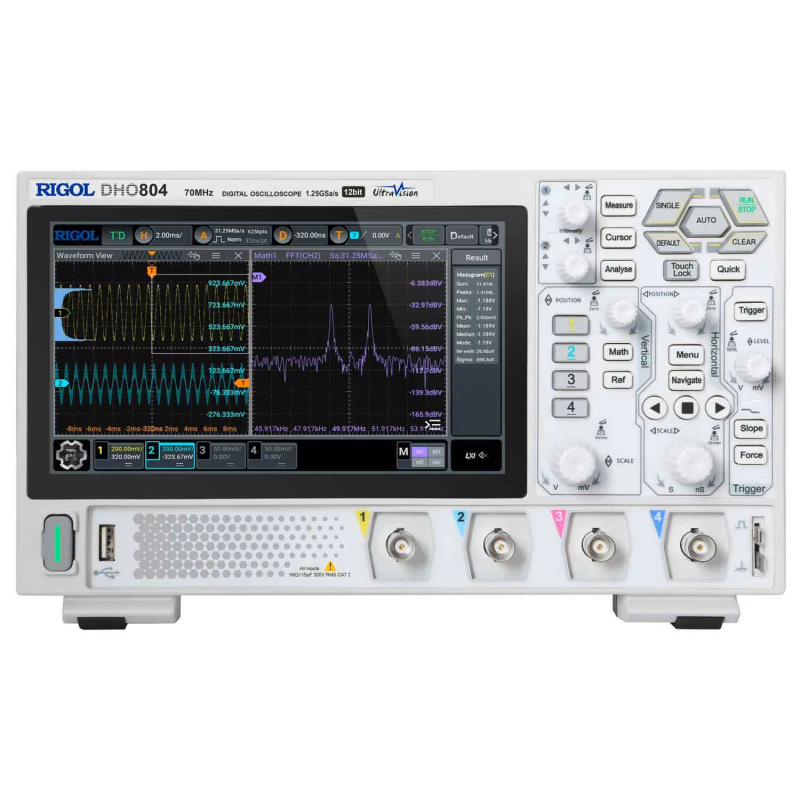

Rigol DHO804 - 4-канальный цифровой осциллограф 70 МГц

Описание

РИГОЛ ДХО804это современно и экономичноцифровой осциллограф, который сочетает в себе компактную конструкцию с высокой точностью измерений. Оснащенчетыре аналоговых каналаи полоса пропускания 70 МГц обеспечивают высококачественный прием сигнала как в профессиональных, так и в образовательных приложениях.12-битное разрешениеБлагодаря низкому уровню шума осциллограф позволяет точно исследовать даже очень слабые сигналы, что особенно важно при анализе низковольтных систем. Устройство обеспечиваетмаксимальная частота дискретизации 1,25 ГВыб/сПри работе на одном канале гарантируется точное воспроизведение формы сигнала. Объем памяти для сбора данных достигает25 Мбит/с, и максимальная скорость захвата достигает1 000 000 wfms/sВ режиме UltraAcquire можно фиксировать редкие и уникальные аномалии сигнала. Встроенные функции поиска и навигации облегчают быстрый анализ формы сигнала и сокращают время отладки.

DHO804 оснащен7-дюймовый сенсорный экран с разрешением 1024×600, что в сочетании с интуитивно понятными гибкими ручками управления обеспечивает комфортную работу и лёгкий доступ к наиболее важным функциям. Цифровой фосфорный дисплей с 256 уровнями градации яркости воспроизводит формы сигналов реалистично и легко читается, позволяя пользователю быстро оценивать изменения сигнала в режиме реального времени. Благодаря интерфейсамUSB-хост и устройство, LAN и HDMIОсциллограф обеспечивает дистанционное управление, удобную передачу данных и представление результатов, например, во время совещаний или тренингов. Кроме того, он поддерживаетонлайн-обновления, что обеспечивает доступ к новейшим функциям и долгосрочное использование устройства.

Легкая и компактная конструкция DHO804 означает, что он занимает мало места на рабочем месте, а возможностьПитание через USB-CПозволяет использовать устройство в полевых условиях, например, с помощью внешнего аккумулятора. Это идеальный инструмент дляинженеры, студенты, специалисты по обслуживанию и любителикоторым нужен мощный, точный и простой в использовании осциллограф для повседневных задач по тестированию и измерениям.

Характеристики

• Частотная характеристика: 70 МГц
• Аналоговые каналы: 4
• Вертикальное разрешение: 12 бит (4096 уровней квантования)
• Максимальная частота дискретизации: 1,25 Гвыб/с (1 канал), 625 Мвыб/с (2 канала), 312,5 Мвыб/с (4 канала)
• Память сбора данных: 25 Мт (1 канал), 10 Мт (все каналы)
• Скорость захвата: до 1 000 000 осциллограмм/с (UltraAcquire), 30 000 осциллограмм/с (векторный режим)
• Диапазон вертикальной чувствительности: 500 мкВ/дел – 10 В/дел
• Дисплей: 7-дюймовый сенсорный экран (1024×600)
• Отображение формы сигнала: цифровой фосфорный дисплей, 256 уровней градации интенсивности
• Возможности: поиск формы сигнала, навигация, отладка аномалий сигнала

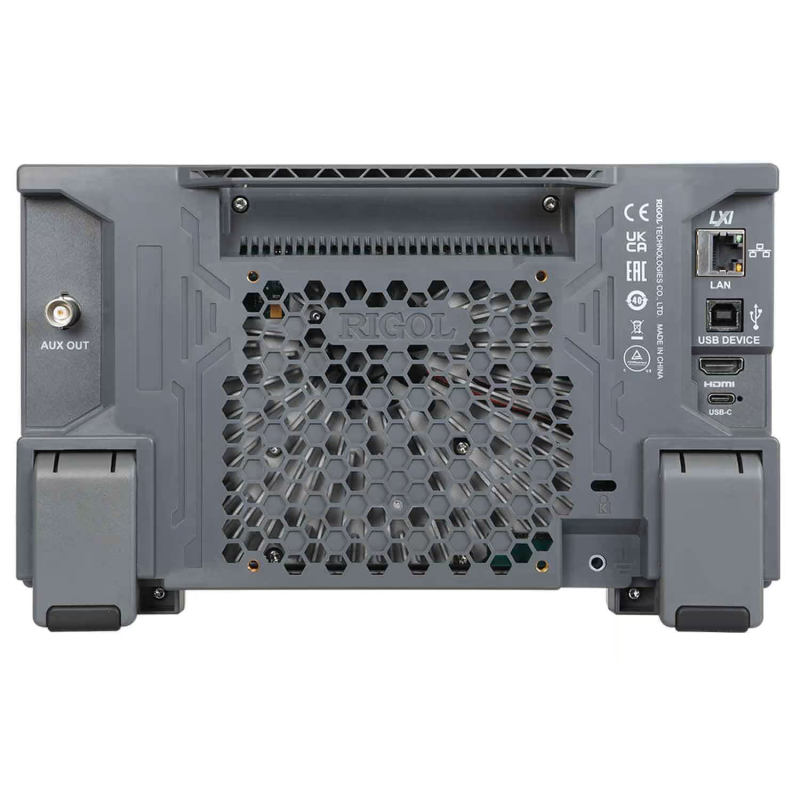

• Интерфейсы: USB-хост и устройство, LAN, HDMI
• Питание: порт USB-C (можно использовать с внешним аккумулятором)
• Дизайн: компактный, легкий, совместимый с VESA
• Обновления: поддержка онлайн-обновлений
• Размеры: 265,35 x 161,75 x 77,38 мм
• Вес: 1,78 кг

Включено

• Ригол DS1104Z Плюс
• 4 измерительных зонда
• USB-кабель
• Шнур питания
