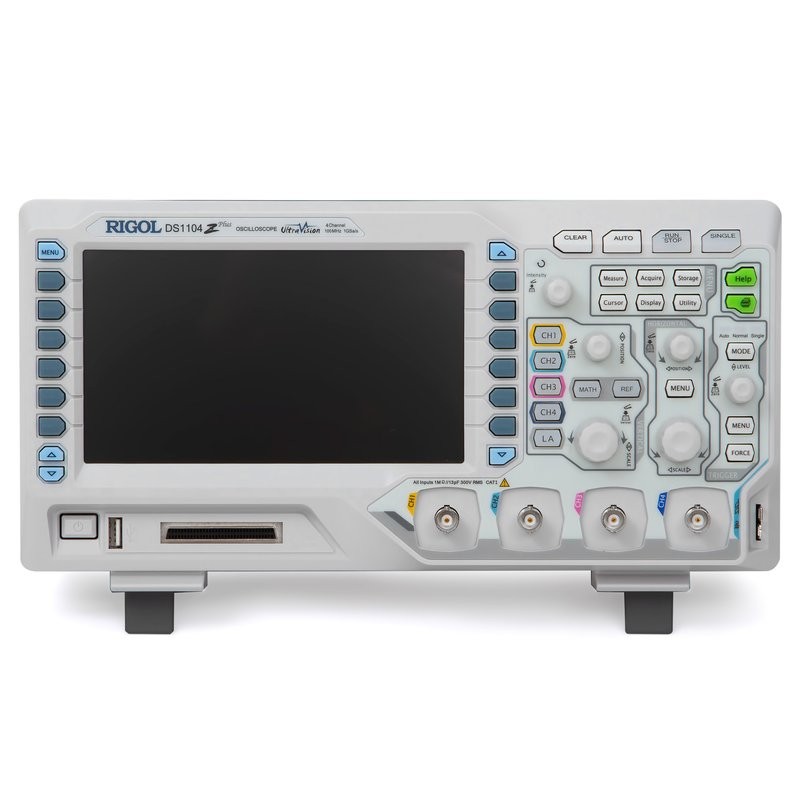

Rigol DS1104Z Plus — 4-канальный цифровой осциллограф 100 МГц

Описание

РИГОЛ DS1104Z Плюссовременный четырехканальный цифровой осциллограф с возможностьюобновление до версии MSOс дополнительными 16 цифровыми каналами. Устройство сочетает в себевысокая точность измерений, компактный дизайн и богатый набор аналитических функций делают их идеальным выбором как для профессионального, так и для образовательного применения. Благодаря использованию технологийУльтраВижнОсциллограф предлагает расширенные функции запуска, декодирования и анализа сигналов. Аппаратное обеспечение обеспечивает:частота дискретизации до 1 ГВыб/с, 12 Мбит/с памяти сбора данных (с возможностью расширения до 24 Мбит/с) иСкорость получения формы сигнала до 30 000 осциллограмм/сДиапазон вертикальной чувствительности от 1 мВ/дел до 10 В/дел позволяет анализировать как очень слабые, так и сильные сигналы, сохраняя низкий уровень шума. Интуитивно понятный интерфейс и 7-дюймовый цветной дисплей WVGA (800×480) обеспечивают удобство работы и наглядное представление результатов.

Помимо стандартных математических функций (сложение, вычитание, умножение, деление, БПФ), осциллограф предлагаетрасширенные режимы запуска и возможности записи кадров, позволяющий регистрировать и анализировать сложные формы сигналов. Устройство оснащено широким набором коммуникационных интерфейсов: LAN, USB Host & Device, AUX и опционально USB-GPIB. Прочная конструкция, низкое энергопотребление, вентиляторное охлаждение и широкий диапазон рабочих температур обеспечивают надежность и длительный срок службы устройства.РИГОЛ DS1104Z Плюсидеальное решение для инженеров, студентов и любителей электроники, которым нужен универсальный и эффективный измерительный инструмент по разумной цене.

Характеристики

• Полоса пропускания: 100 МГц
• Аналоговые каналы: 4
• Цифровые каналы: 16 (опционально с пакетом обновления MSO)
• Частота дискретизации: до 1 Гвыб/с (1 канал), 500 Мвыб/с (2 канала), 250 Мвыб/с (4 канала)
• Память сбора данных: 12 Мт (опционально 24 Мт)
• Скорость сбора данных: до 30 000 осциллограмм/с
• Вертикальная чувствительность: 1 мВ/дел – 10 В/дел
• Диапазон смещения: ±2 В (для 1 мВ/дел – 499 мВ/дел), ±100 В (для 500 мВ/дел – 10 В/дел)
• Вертикальное разрешение: 8 бит
• Математические функции: сложение, вычитание, умножение, деление, БПФ
• Экран: 7-дюймовый цветной ЖК-дисплей WVGA (800×480)
• Интерфейсы: LAN, USB Host & Device, AUX, USB-GPIB (опционально)
• Охлаждение: вентилятор
• Электропитание: 100–240 В, 45–440 Гц, потребляемая мощность 50 Вт (макс.)
• Размеры: 313,1 × 160,8 × 122,4 мм
• Вес: 3,8 кг

Включено

• Ригол DS1104Z Плюс
• 4 измерительных зонда
• USB-кабель
• Шнур питания
