Automation Hat 3x реле + світлодіод - розширення для Raspberry Pi

Опис продукту: Automation Hat 3x реле + світлодіод - розширення для Raspberry Pi

Модуль, що взаємодіє з мінікомп'ютером Raspberry Pi, встановлений на роз'ємах GPIO, призначенийдля домашньої автоматизаціїПристрій має 3-канальний релейний модуль 24 В / 2 А, кожен канал має світлодіодний індикатор, завдяки якому можна контролювати роботу установки.

Основні характеристики

• 3-канальне реле 24 В / 2 А (клеми NC та NO)
• 3 12-бітних АЦП від 0 В до 24 В
• 3 входи 24 В, толерантні до буферизації
• 3 толерантні виходи 24 В
• 15-кратний світлодіодний індикатор
• 1x 12-бітний АЦП від 0 до 3,3 В
• 3,5-мм гвинтові роз'єми
• Світлодіодні індикатори: живлення, зв'язок, попередження
• Виводи: SPI, TX, RX
• Сумісний з: Raspberry Pi 3, 2, B+, A+, Zero, Zero W
• Повністю зібраний
• Програмне забезпечення, підготовлене виробником, не працює з Raspbian Wheezy.

Коментарі

• Виробник рекомендує використовувати проставки M2.5, щоб уникнути контакту між платою та портом HDMI.
• Вихідні навантаження повинні бути підключені до землі, тобто 12 В / 24 В -> навантаження -> вихідний термінал -> земля
• Реле витримують до 2 А кожне та повинні бути перемикані на високий рівень.
• Не використовуйте мережеву напругу

Automation Hat 3x Relay + LED - Розширення для Raspberry Pi

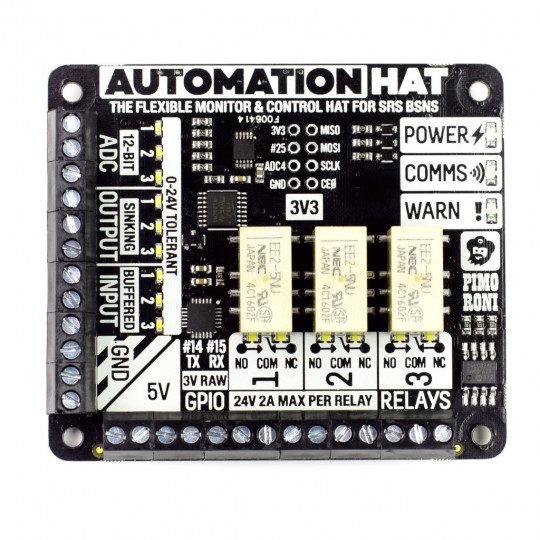

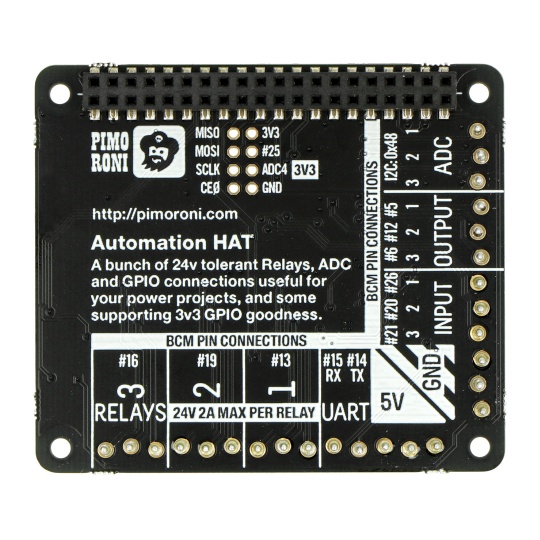

Automation Hat — це платка Raspberry Pi, створена відомим брендом Pimoroni. Вона оснащена розширювачем контактів з гвинтовими роз'ємами, триканальним реле 24 В/2 А, 15 світлодіодними індикаторами та триканальним АЦП.

Automation Hat ідеально підходить для різноманітних застосувань, пов'язаних з автоматизацією. При використанні із сумісною платою Raspberry Pi, ви можете використовувати розширення як контролер для різних низьковольтних систем, таких як світлодіодне освітлення, сигналізація, детектори та пристрої контролю доступу.

Шилд автоматизації Raspberry Pi Hat з розширювачем контактів

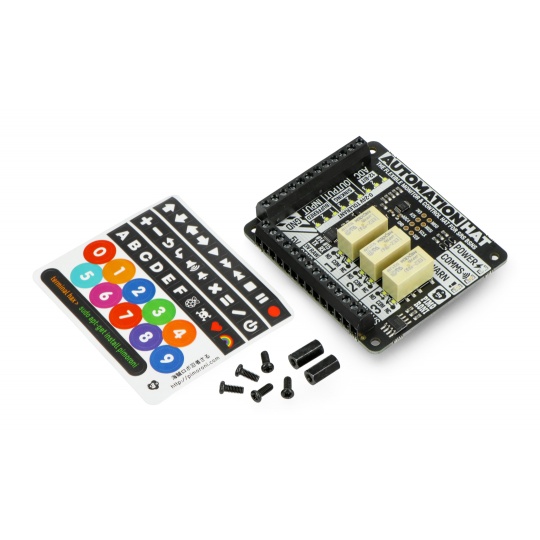

Automation Hat сумісний з платами Raspberry Pi Zero, Zero W, A+, B+, 2 та 3. Пристрій повністю зібраний та готовий до роботи, а виробник надає супровідне програмне забезпечення. Посилання на веб-сайт виробника, бібліотеку Python та інші корисні матеріали можна знайти в розділі «Корисні посилання», розташованому під описом продукту.

Наша пропозиція також включає інші капелюхи та розширювачі контактів для Raspberry Pi, створені Pimoroni та іншими відомими виробниками, такими як Waveshare, Adafruit та Seeedstudio.
